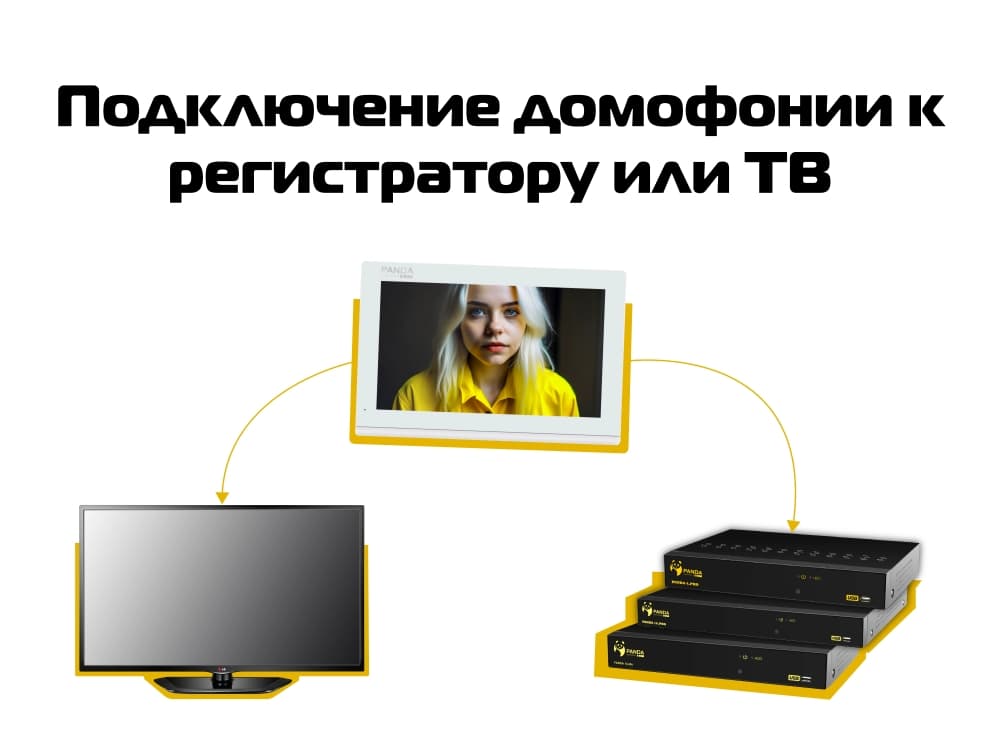

Подключение домофонии к регистратору или ТВ

Как использовать?

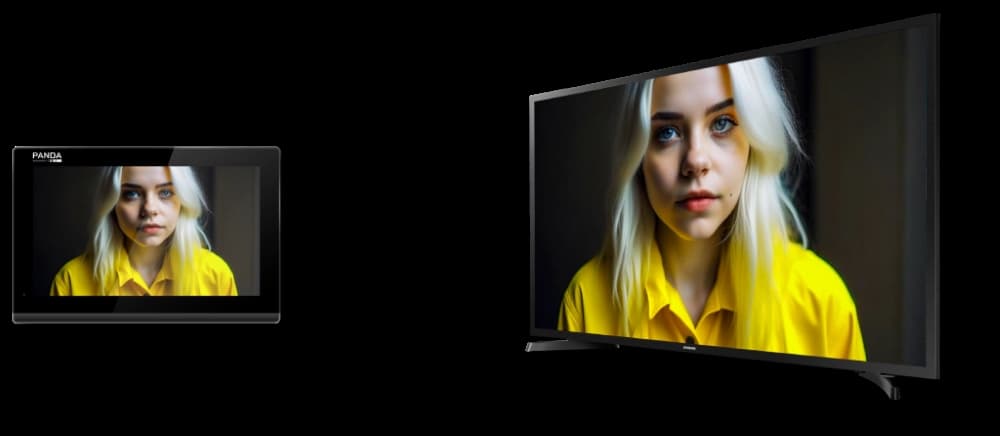

Подключите монитор или вызывную панель к телевизору и просматривайте изображение на большом экране.

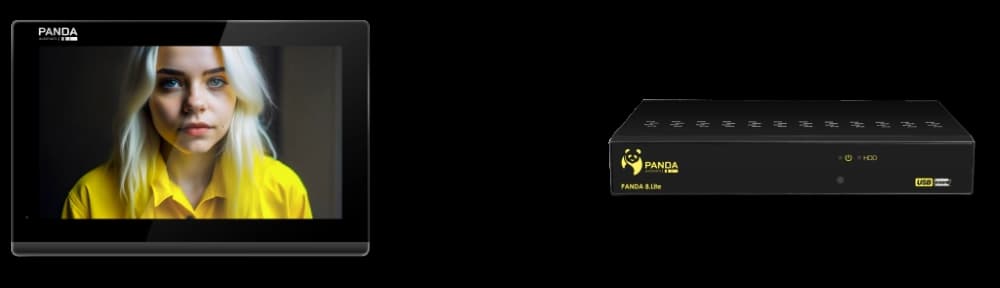

А если подключить монитор или вызывную панель к нашему гибридному видеорегистратору PANDA, то вы получите круглосуточную запись на жёстком диске. Таким образом, с помощью домофонии можно организовать полноценную систему видеонаблюдения на объекте.

Какие модели подходят?

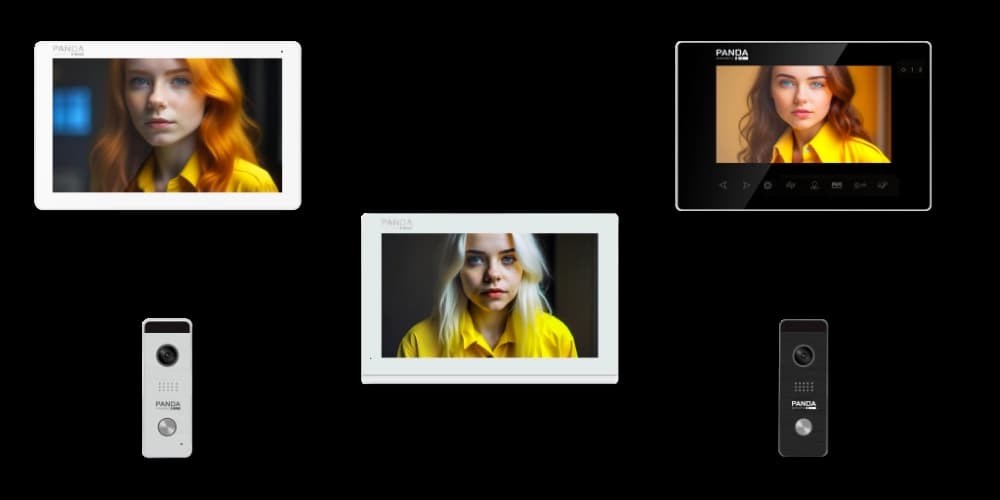

Функция подключения к регистратору или телевизору есть в моделях мониторов с поддержкой SD-карты, а также доступна для вызывных панелей iCall-P130 1080P.

Подключаем монитор к DVR

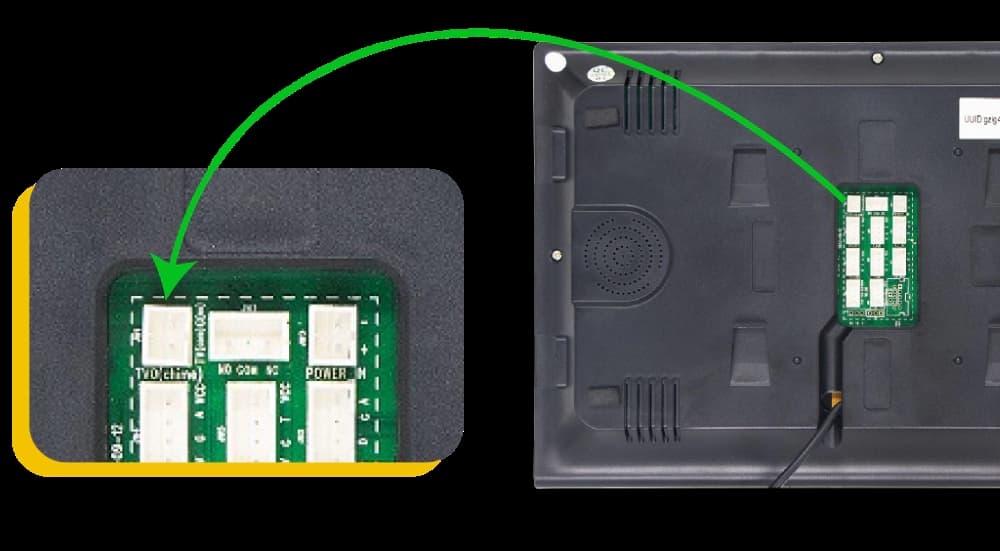

• На задней стороне видеомонитора расположен разъём ТВ;

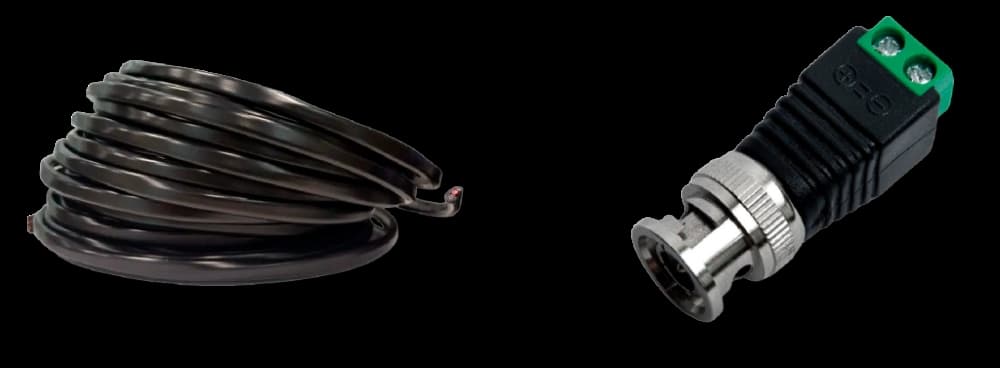

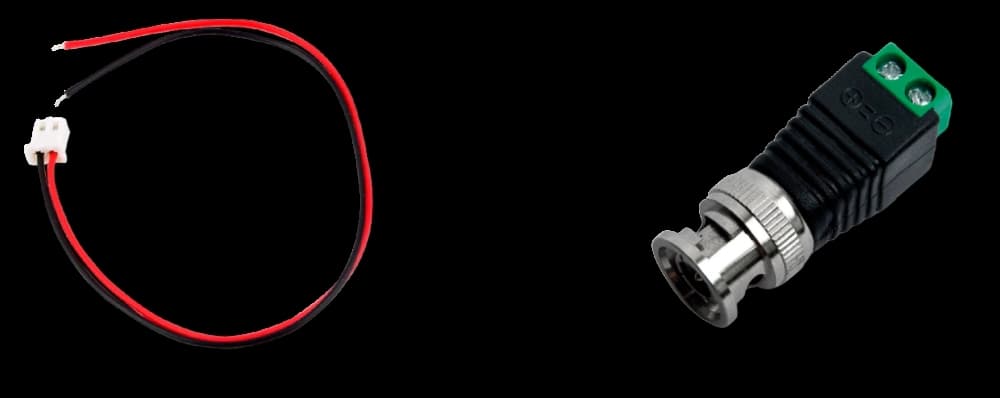

• Для подключения используйте двухконтактную кабельную заготовку из комплекта поставки и двухжильный кабель длиной не более 15 м. Для подключения к регистратору возьмите разъём штекер BNC;

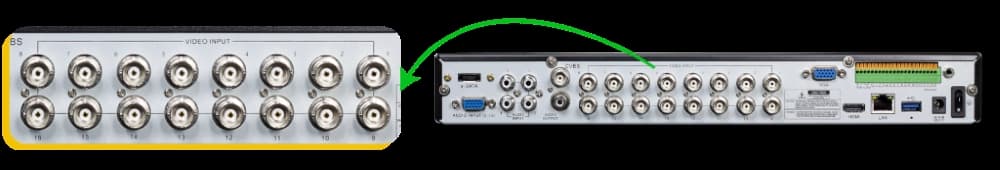

• Соедините кабельной линией разъём ТВ видеомонитора и гнездо BNC для подключения к гибридному регистратору.

P

PANDA automatic

Камеры · Кейсы · Технологии

Подпишитесь, чтобы не пропустить новинки и полезные материалы

TelegramVKMaxRutube

Подключаем монитор к ТВ

• На задней стороне видеомонитора расположен разъём ТВ;

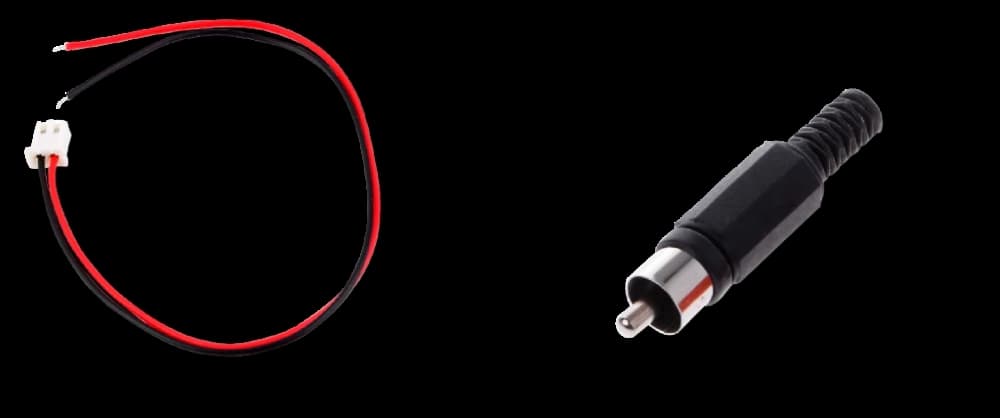

• Для подключения используйте двухконтактную кабельную заготовку из комплекта поставки и кабель длиной не более 15 м. В зависимости от модели ТВ возьмите штекер RCA;

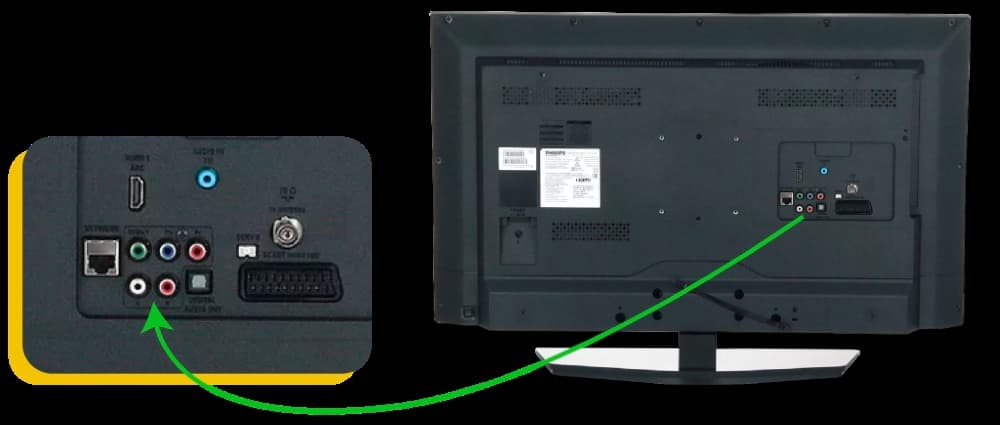

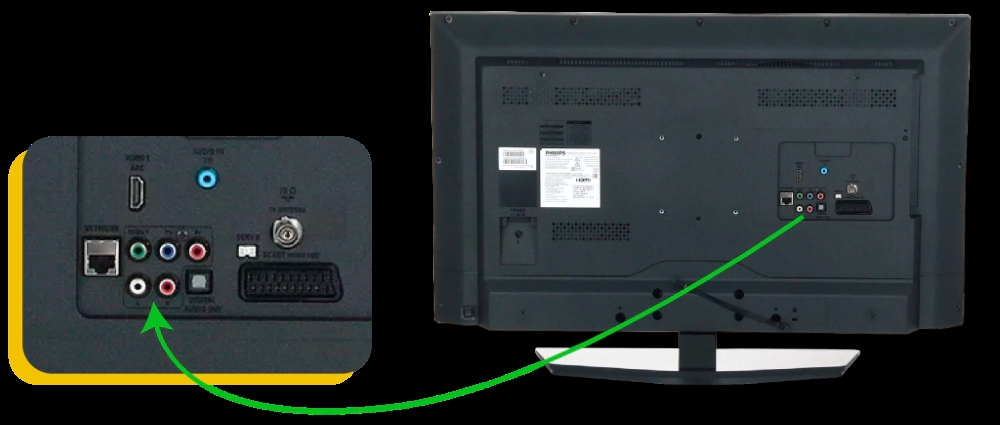

• Соедините линией разъём ТВ видеомонитора и гнездо RCA на ТВ.

Подключаем вызывную панель к DVR

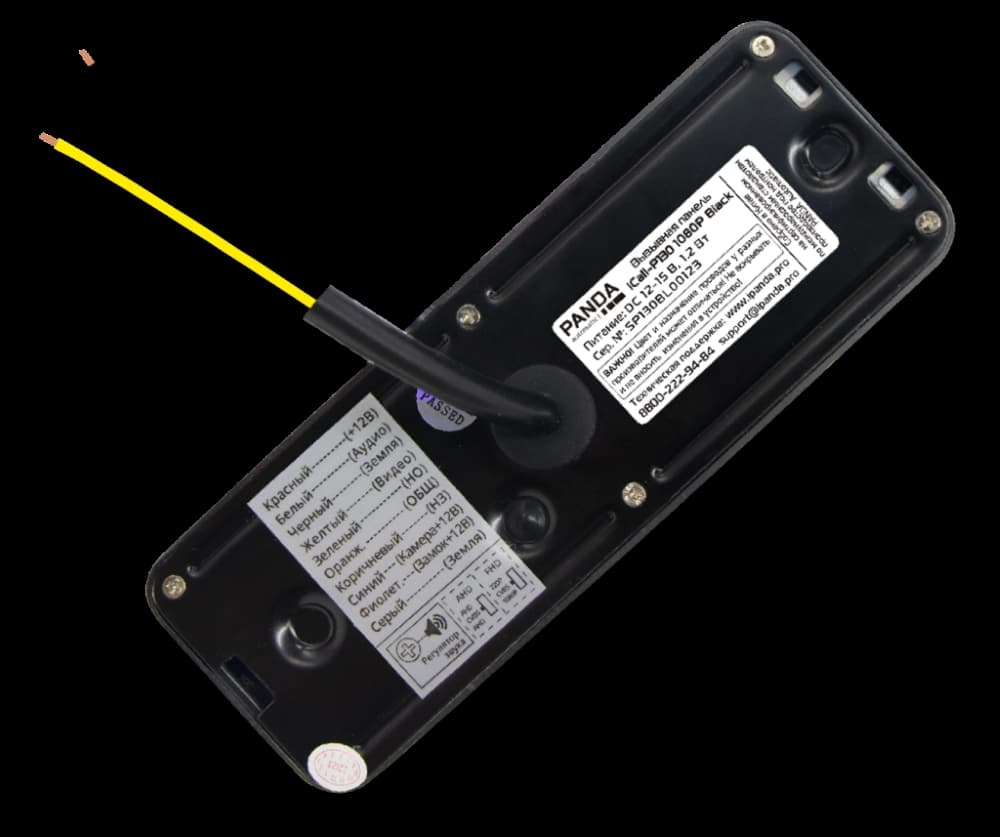

• Используйте провода жёлтого и чёрного цвета;

• Для подключения возьмите радиочастотный кабель 75 Ом длиной не более 80 м и разъём штекер BNC;

• Соедините провода вызывной панели с кабельной линией, а штекер BNC с гнездом BNC регистратора.

Подключаем вызывную панель к ТВ

• Используйте провода жёлтого и чёрного цвета;

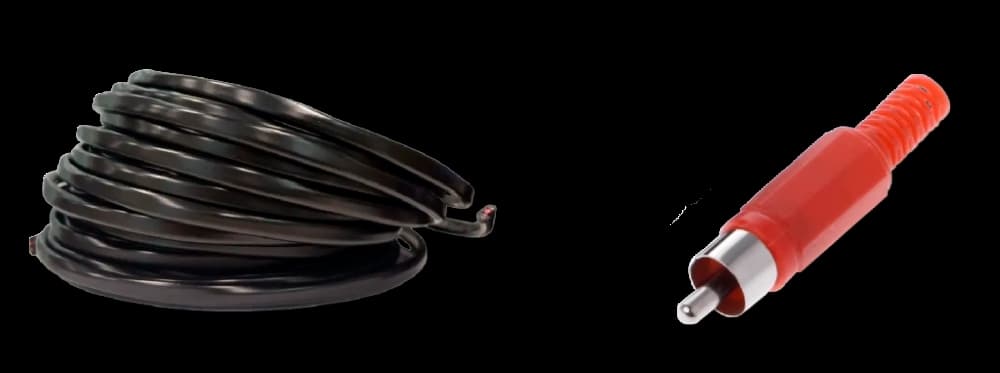

• Для подключения используйте радиочастотный кабель 75 Ом длиной не более 80 м и разъём штекер RCA;

• Соедините провода вызывной панели с кабельной линией, а штекер RCA с гнездом RCA телевизора.
