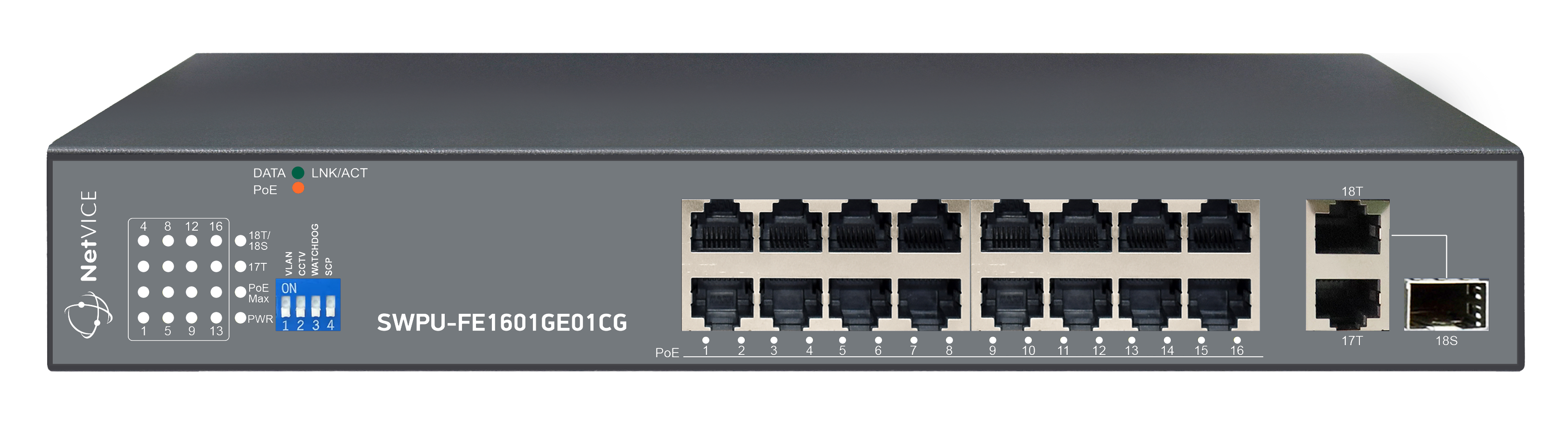

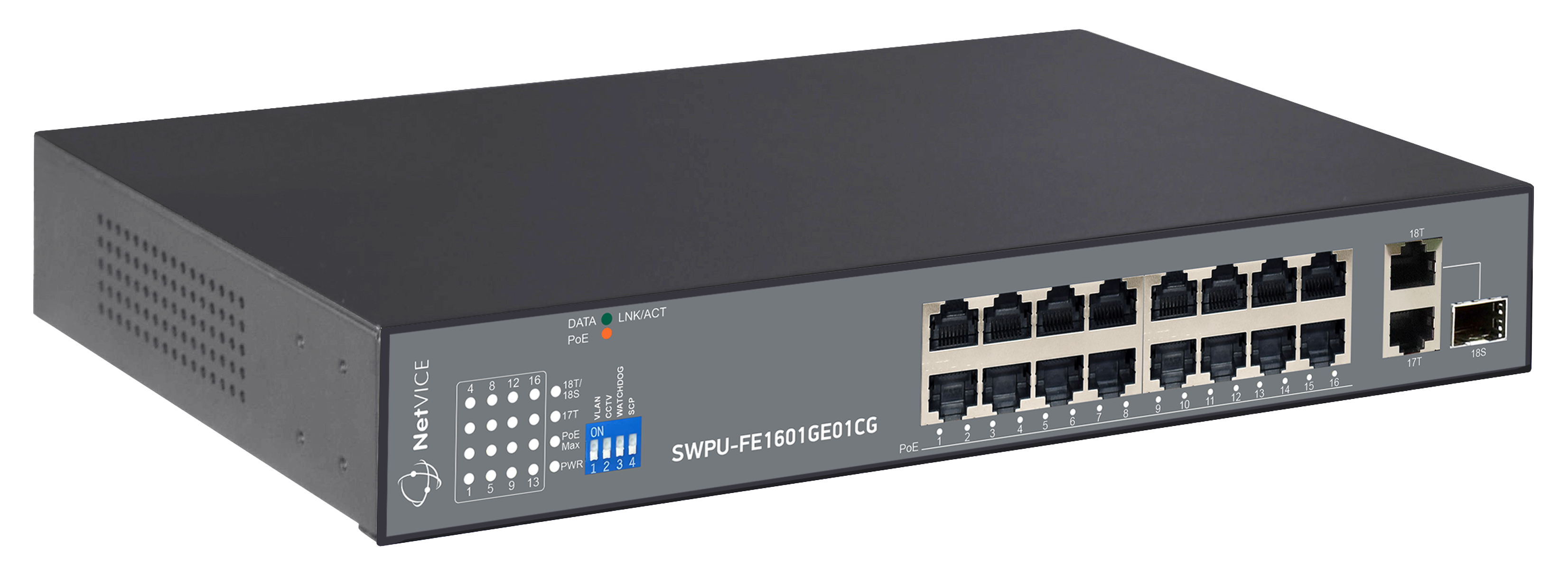

SWPU-FE1601GE01CG
Обзор
SWPU-FE1601GE01CG - неуправляемый сетевой коммутатор для коммерческого использования на 18 портов. Устройство адаптировано для устойчивой и надежной работы в российских условиях в составе системы видеонаблюдения. Модель оснащена 16 Fast Ethernet PoE портами с поддержкой стандарта IEEE802.3af/at, 1 Gigabit Ethernet Uplink портом и 1 Gigabit Combo Uplink портом. Бюджет PoE составляет 185 Вт, максимальная мощность на порт – до 30 Вт. Реализована поддержка Quality of Service (QoS) для стабильной передачи видеопотока и работы сети.
Коммутатор поддерживает 4 режима работы: VLAN, CCTV, WHATCHDOG, SCP:
— VLAN: устройство передаёт данные от абонентских портов только в Uplink порты. Таким образом, устройства, подключенные к абонентским портам коммутатора, не смогут обмениваться данными друг с другом напрямую для предотвращения возникновения сетевого шторма. Максимальная длина линии передачи данных до 100м.
— CCTV: устройство принудительно устанавливает скорость передачи данных до 10 Мбит/с, увеличивая расстояние линии подклю¬чения до 250 метров.
— WATCHDOG: устройство осуществляет контроль за состоянием подключенных к абонентским портам устройств-клиентов, обеспечивая их активность и доступность. Если устройство-клиент перестало принимать или отправлять запросы, PoE порт будет перезагружен для восстановления работоспособности.
— SCP: устройство работает в режиме подавления широковещательного шторма, ограничивая пересылку широковещательных, одноадресных и многоадресных кадров, что помогает предотвратить перегрузку сети и поддерживать ее стабильность.
Ключевые особенности
- Пропускная способность 7.2 Гбит/с;
- 16×Fast Ethernet PoE портов с поддержкой стандарта IEEE802.3af/at, 1×Gigabit Ethernet Uplink порт и 1×Gigabit Combo Uplink порт
- Сетевые протоколы IEEE802.3, IEEE802.3u, IEEE802.3z, IEEE802.3az, IEEE802.3ab, IEEE802.3x, IEEE802.3af, IEEE802.3at;
- Грозозащита ± 6 кВ по сетевым портам;
- Объем буфера встроенной памяти 4 Мбит;
- Матрица MAC адресов - 8000;
- Поддерживает CCTV mode [дальность передачи сигнала – до 250 метров];
- Поддерживает Watchdog mode;
- Поддерживает SCP mode;
- Поддерживает QoS с приоритетом для видео и трафика управления сетью;
- Наработка на отказ ≥100 000 часов (≈11 лет 6 месяцев);
- Настольный, настенный, стоечный монтаж.
Документация
Технические характеристики
| Количество и тип портов |
16FE (10/100 Мбит/с, PoE) + 1GE (1x10/100/1000 Мбит/с, Port) + 1GE Combo (1x10/100/1000 Мбит/с, Port + 1x1000 Мбит/с, SFP слот) |
|
PoE порты |
16 |
|
SFP порты |
1 |
|
Бюджет PoE |
185 Вт |
|
Максимальная мощность на порт |
30 Вт |
|
Стандарты PoE |
IEE802.3af/at |
|
Комплектующие мировых производителей |
Сетевой контроллер Realtek, PoE-контроллер Realtek |
|
Пропускная способность |
7.2 Гбит/с |
|
Сетевые протоколы |
IEEE802.3, IEEE802.3u, IEEE802.3z, IEEE802.3az, IEEE802.3ab, IEEE802.3x, IEEE802.3af, IEEE802.3at |
|
Метод коммутации |
Store-and-Forward |
|
Система охлаждения |
Активная |
|
Грозозащита |
±6 кВ по сетевым портам |
|
Мин. время восстановления после отключения питания |
Не более 30 сек |
|
Объем буфера встроенной памяти |
4 Мбит |
|
Матрица MAC адресов |
8000 |
|
Встроенный VLAN |
Есть |
|
CCTV mode |
Есть дальность передачи сигнала – до 250 метров |
|
Watchdog mode |
Есть, отключаемый |
|
SCP mode |
Есть, отключаемый |
|
QoS |
ЕЕсть с приоритетом для видео и трафика управления сетью |
|
Наработка на отказ |
≥100 000 часов (≈11 лет 6 месяцев) |
|

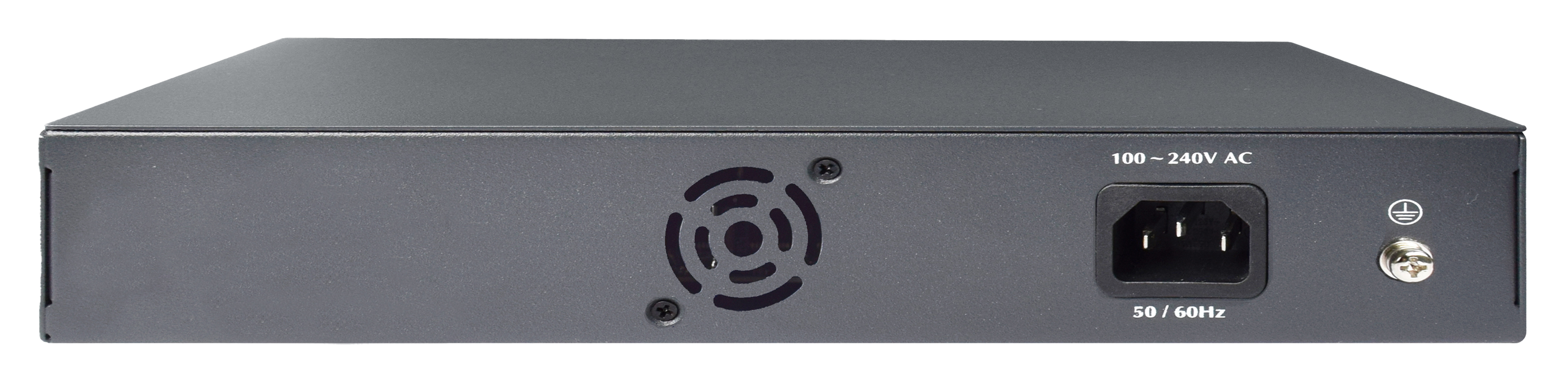

Питание |
100-240 В, AC 50/60 Гц, 5 A макс |
|
Потребляемая мощность |
200 Вт |
|
Габариты |
280×180×44 мм |
|
Вес |
2160 г |
|
Рабочий диапазон температур |
0°C ~ 40°C |
| Рабочий диапазон влажности | 10% ~ 90% |
| Монтаж | Настольный, настенный, стоечный |
