Регистратор — мозг системы

Регистратор — это устройство, которое принимает видео с камер, записывает его на жёсткий диск и позволяет это видео просматривать — на мониторе рядом или удалённо через телефон.

Физически это металлическая коробка. На задней панели — входы для камер, выходы на монитор, разъём для сетевого кабеля, USB-порты, клеммы питания. Внутри — процессор, оперативная память, слот для жёсткого диска.

Что входит: видеосигнал с камер. У аналоговых — по коаксиальному кабелю через BNC-разъёмы. У IP-камер — по сети через Ethernet.

Что происходит внутри: процессор принимает видеопотоки, обрабатывает их и записывает на жёсткий диск. Одновременно — выводит картинку на монитор и, если настроено, отдаёт видео по сети на телефон или компьютер.

Что выходит: изображение на монитор (HDMI/VGA), видеопоток по сети (на телефон, VMS, облако), файлы на USB-флешку (при копировании архива).

Вот и всё. Это вся суть. Дальше разберём детали: как именно он записывает, сколько камер может обслуживать одновременно, чем отличаются разные типы регистраторов и какие характеристики влияют на результат.

Внутри регистратора — та же логика, что и в компьютере, только заточенная под одну задачу: видео.

Процессор — принимает потоки с камер, декодирует (для вывода на экран), кодирует (для передачи по сети), управляет записью на диск. Всё одновременно. Чем мощнее процессор — тем больше потоков он обрабатывает без потерь.

Оперативная память — буфер, в котором процессор держит данные во время обработки. Кадры с камер приходят непрерывно — процессор должен успеть их принять, обработать и записать. Если памяти мало — данные не помещаются в буфер и теряются.

Жёсткий диск (HDD) — хранилище архива. Видео пишется непрерывно, файлы накапливаются. Когда диск заполняется — старые записи перезаписываются новыми, по кругу. Размер диска определяет, сколько дней хранится архив.

Видеовыходы (HDMI, VGA) — подключение монитора. Процессор декодирует видео с камер и формирует картинку для экрана: сетка камер, меню настроек, воспроизведение архива.

Сетевой порт (Ethernet) — подключение к локальной сети и интернету. Через него регистратор принимает IP-камеры, отдаёт видео на телефон и VMS, получает доступ к облаку.

USB-порты — для мыши (управление меню на мониторе) и для флешки (копирование записей).

Регистраторы бывают трёх типов.

DVR — только аналоговые камеры. На задней панели — BNC-разъёмы, и ничего больше. IP-камеры подключить нельзя. Тупик: если через год понадобится IP — регистратор на замену.

NVR — только IP-камеры. BNC-разъёмов нет вообще. Аналоговые камеры не подключить. Подробно разберём в Занятии 5.

XVR — гибрид. BNC-разъёмы для аналоговых камер + сетевой порт для IP-камер. Работает с обоими типами одновременно.

XVR понимает все аналоговые форматы — AHD, TVI, CVI, CVBS — плюс принимает IP-камеры по сети. Это регистратор для постепенного перехода с аналога на IP: сегодня 8 аналоговых камер, через год две заменили на IP — всё работает на одном устройстве.

На коробке написано «8 каналов». Логично предположить: подключаю 8 камер на максимальном качестве — всё работает. Но на практике это не всегда так.

У процессора есть бюджет производительности — количество операций в секунду. Этот бюджет делится между всеми задачами одновременно:

• Приём — принять видеопотоки со всех камер
• Запись — сжать и записать на диск
• Отображение — декодировать и показать на мониторе
• Сеть — передать видео на телефон или компьютер

Когда задач больше, чем ресурсов — процессор начинает жертвовать. Первым страдает отображение на мониторе: вместо 25 кадров/сек вы видите 12 или 6. Запись обычно приоритетнее — она продолжается, но при серьёзной перегрузке начинают выпадать и кадры в записи.

Два потока: mainstream и substream

Каждая камера передаёт не один видеопоток, а два:

Mainstream (основной) — полное разрешение, максимальное качество. Именно он записывается на диск. Это ваш архив — то, что вы будете пересматривать через неделю.

Substream (дополнительный) — уменьшенное разрешение, сжатый. Используется для отображения на мониторе в сетке (когда 8–16 камер одновременно) и для передачи на телефон. Нет смысла декодировать 8 потоков Full HD, чтобы показать их маленькими квадратиками на экране.

Это экономит ресурсы процессора. Монитор показывает лёгкий substream, а на диск пишется полноценный mainstream.

Что это значит на практике

Например, один 8-канальный регистратор может записывать 8 камер по 2 Мп на 16 кадров/сек — и это его потолок. Другой, тоже 8-канальный, справится с 8 камерами по 5 Мп на 25 кадров/сек без потерь. Количество каналов одинаковое, а производительность — совершенно разная. Разница — в процессоре.

Один из первых вопросов при проектировании системы — «сколько дней будет храниться запись?» Глубина архива зависит от трёх параметров: объём жёсткого диска, количество камер и битрейт — то есть сколько данных генерирует каждая камера за единицу времени. Разберём, как это считается.

Быстрая формула

Одна камера 2 Мп при кодеке H.265 генерирует примерно 6–10 ГБ в сутки при постоянной записи. Камера 5 Мп — 12–20 ГБ. Это приблизительные цифры, зависящие от сцены и настроек, но для оценки подходят.

Для большинства объектов 14–30 дней архива — достаточно. Инцидент обычно обнаруживают в первые дни. Исключения — банки и крупные предприятия, где требуется 60–90 дней.

Таблица выше — ориентировочная. Точный расчёт зависит от кодека, битрейта, режима записи и других параметров. Попробуйте наш калькулятор HDD — подставьте свои данные и посмотрите, какой диск нужен под ваш объект.

Обычный диск vs диск для видеонаблюдения

Регистратор пишет на диск 24 часа в сутки, 7 дней в неделю, 365 дней в году. Непрерывная запись нескольких потоков одновременно. Обычный настольный HDD рассчитан на 8 часов работы в день — в таком режиме он выйдет из строя через 6–12 месяцев.

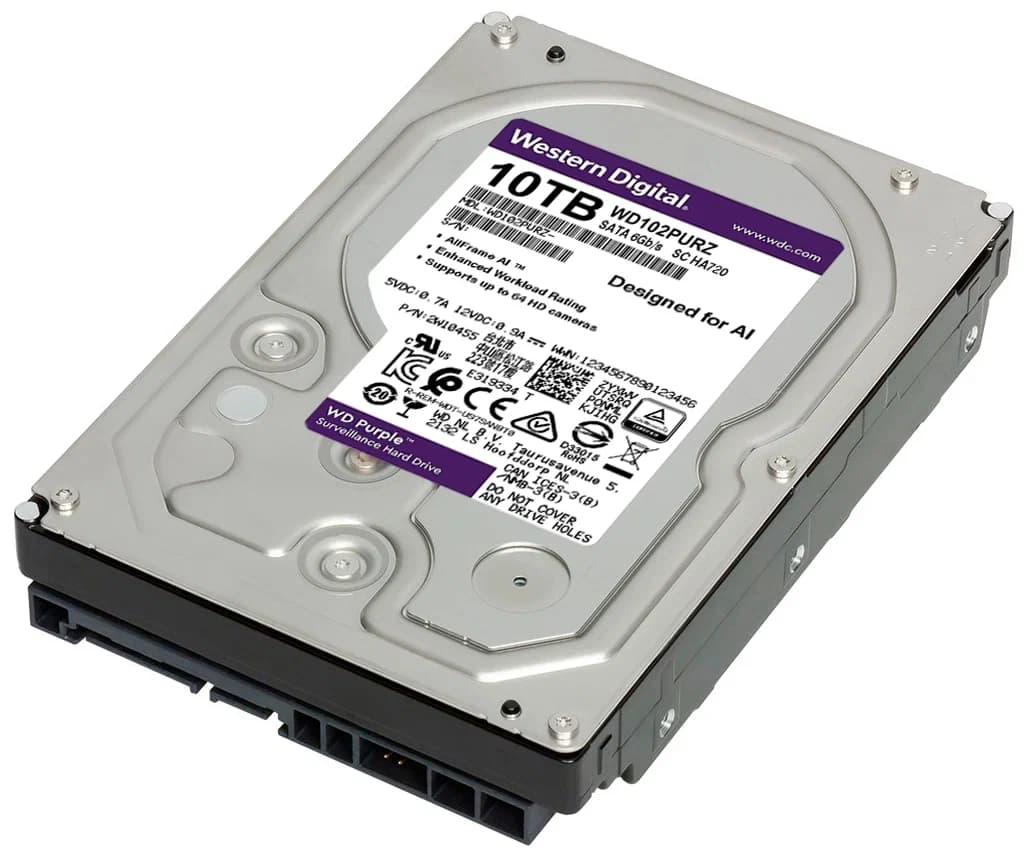

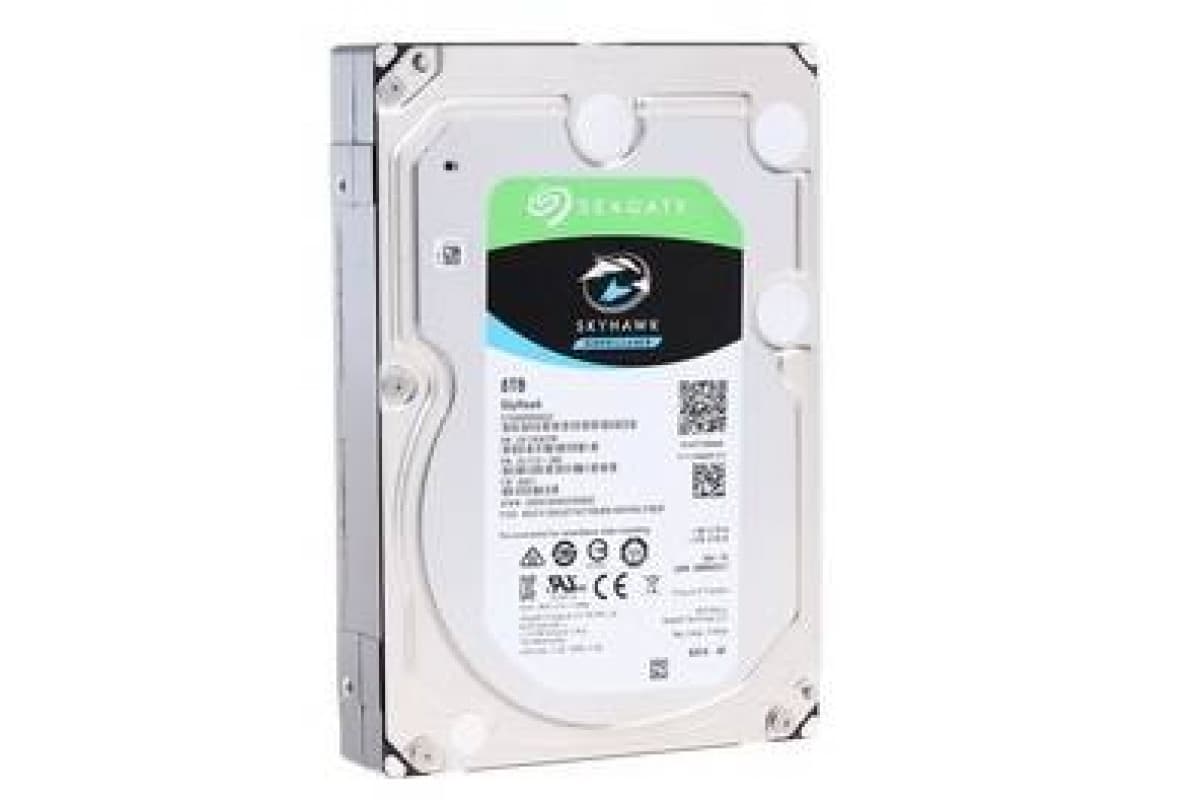

Диски для видеонаблюдения (Seagate SkyHawk, WD Purple) специально спроектированы для этой нагрузки:

• Рассчитаны на работу 24/7
• Оптимизированы под запись нескольких потоков одновременно
• Устойчивы к вибрации (в регистраторе работает вентилятор)
• Низкое энергопотребление и нагрев

В предыдущей секции мы считали, сколько дней помещается на диск. Но откуда берутся эти цифры? Почему одна камера «съедает» 6 ГБ в сутки, а другая — 20? Всё дело в том, как видео сжимается перед записью.

Камера снимает 25 кадров в секунду. Один несжатый кадр 2 Мп — около 6 мегабайт. Это 150 МБ/сек с одной камеры, а восемь камер — уже 1.2 ГБ/сек. Ни один жёсткий диск не выдержит такой поток в сыром виде. Поэтому перед записью видео сжимается специальным алгоритмом — кодеком. Кодек убирает из картинки то, что повторяется (неподвижный фон, одинаковые пиксели), и оставляет только изменения. Чем эффективнее кодек — тем меньше места занимает запись.

Кодеки H.264 и H.265

H.264 — стандарт, который работает уже более 15 лет. Надёжный, совместимый со всем оборудованием. Сжимает видео примерно в 50–100 раз.

H.265 — следующее поколение. Сжимает видео вдвое эффективнее, чем H.264. Тот же объём архива — вдвое больше дней записи. Или та же глубина — вдвое меньший диск.

H.264+ и H.265+ — «умные» версии кодеков. Анализируют сцену: если в кадре ничего не происходит (пустой коридор ночью) — сжатие увеличивается. Появилось движение — сжатие уменьшается, детализация растёт. Экономия места — до 50% сверх стандартного кодека.

Битрейт

Битрейт — объём данных, которые камера генерирует в секунду. Измеряется в килобитах или мегабитах в секунду (Кбит/с, Мбит/с). Чем выше битрейт — тем лучше качество, но тем быстрее заполняется диск.

Два режима:

CBR (постоянный) — битрейт фиксирован. Камера всегда передаёт одинаковый объём данных. Предсказуемый расход диска, но при низком CBR в сложных сценах (толпа, дождь) качество падает.

VBR (переменный) — битрейт адаптируется к сцене. Пустой коридор — 500 Кбит/с. Толпа у входа — 3 000 Кбит/с. Качество стабильное, но расход диска менее предсказуем.

В первом уроке мы говорили, что у системы видеонаблюдения три функции: снять, записать и показать. До сих пор мы разбирали первые две. Теперь — третья: как посмотреть картинку не только на мониторе рядом с регистратором, а из любой точки — с телефона, из офиса, из командировки.

Есть три способа удалённого доступа. Они отличаются сложностью настройки и масштабом задач.

P2P — облачный доступ

P2P (peer-to-peer) — самый простой способ. Регистратор подключается к интернету и регистрируется на облачном сервере производителя. Пользователь скачивает приложение на телефон, сканирует QR-код с регистратора — и видит камеры. Не нужно настраивать роутер, пробрасывать порты или покупать статический IP-адрес.

Как это работает: регистратор и телефон подключаются к облачному серверу. Сервер «знакомит» их друг с другом. После этого видео идёт напрямую между устройствами — сервер только устанавливает связь, но саму картинку не хранит и не передаёт.

Мобильное приложение

P2P-подключение работает через мобильное приложение. Что можно делать через него:

• Смотреть камеры в реальном времени
• Воспроизводить записи из архива
• Получать push-уведомления при тревогах — детекция движения, потеря сигнала камеры
• Управлять PTZ-камерами — поворот, наклон, зум
• Делать скриншоты и скачивать фрагменты записи

VMS — программа для управления несколькими объектами

Когда объектов несколько — например, сеть магазинов или филиалы компании — одного приложения на телефоне недостаточно. Для этого существует VMS (Video Management Software) — программа на компьютере, которая объединяет регистраторы со всех объектов в одну систему.

Оператор видит все камеры на одном экране, может вывести карту объекта с иконками камер, настроить автоматические сценарии (при тревоге — камера на полный экран) и экспортировать видео с водяным знаком — например, по запросу правоохранительных органов.

Что нужно от интернета

Для удалённого просмотра не нужен быстрый интернет. Один substream — это 500 Кбит/с–1 Мбит/с. Даже мобильный интернет 4G справляется с 4–8 камерами. Для комфортного просмотра достаточно исходящей скорости от 2 Мбит/с на объекте.

Выбор регистратора начинается не с модели, а с задачи. Вот шесть вопросов, которые определяют, какой регистратор нужен на конкретном объекте:

Примеры подбора

Чтобы было понятнее, вот как эти вопросы превращаются в конкретные конфигурации:

Небольшое помещение (магазин, кафе): 4 камеры × 2 Мп → XVR на 4 канала + диск 1 ТБ — архив примерно на 25 дней.

Средний объект (офис, склад): 8 камер × 2 Мп → XVR на 8 каналов + диск 2 ТБ — те же 25 дней, но камер вдвое больше.

Крупный объект (торговый центр, предприятие): 16 камер × 5 Мп → XVR на 16 каналов + два диска по 4 ТБ — 25 дней при высоком разрешении.

Три вещи из этого занятия:

1. XVR — универсальный выбор. Гибридный регистратор работает и с аналоговыми, и с IP-камерами. Это позволяет развивать систему постепенно, не меняя центральное устройство.
2. Специализированный диск — обязательное условие. Обычный HDD не рассчитан на круглосуточную запись и выходит из строя за 6–12 месяцев. WD Purple и Seagate SkyHawk спроектированы именно под такую нагрузку.
3. H.265+ и P2P — две функции, на которые стоит обратить внимание. Кодек H.265+ вдвое эффективнее сжимает видео — тот же диск хранит архив в два раза дольше. P2P позволяет подключиться к камерам с телефона за минуту без настройки сети.

В следующем занятии разберём IP-камеру — чем она отличается от аналоговой не только снаружи, но и внутри, и почему за ней будущее.

Словарь занятия

• DVR — регистратор только для аналоговых камер.
• NVR — регистратор только для IP-камер.
• XVR — гибридный регистратор: аналог + IP в одном устройстве.
• Mainstream — основной видеопоток, полное разрешение. Записывается на диск.
• Substream — дополнительный поток, сжатый. Используется для отображения на мониторе и передачи на телефон.
• H.264 / H.265 — кодеки сжатия видео. H.265 сжимает вдвое эффективнее.
• H.264+ / H.265+ — «умные» кодеки, адаптирующие сжатие к содержимому сцены.
• Битрейт — объём данных в секунду (Кбит/с, Мбит/с). Выше — лучше качество, быстрее заполняется диск.
• CBR / VBR — постоянный и переменный битрейт. CBR — предсказуемый расход. VBR — стабильное качество.
• P2P — облачный доступ без настройки роутера. Сканируете QR-код — видите камеры на телефоне.
• VMS — программа для управления несколькими регистраторами с одного компьютера.
